电路板表面清洁处理技术

通常情况下，电路板焊接完成后，表面清洁处理通常由人工进行，具有清洗效率较低、费时费力、可靠性较差等缺点。

将此技术应用于电路板清洁处理设备可解决上述问题。此设备包括转轴、圆柱毛刷、电机、安装座、第一滑块、电动推杆、第一滑轨、阀门、软管、雾化喷头、冶具、移动板等。当需要对电路板进行清洁时，将需要清洁的电路板固定在冶具上，清洗液通过软管流向雾化喷头，并由雾化喷头喷出，对电路板进行喷洗。控制电机带动圆柱毛刷转动，由握柄控制毛刷方向对电路板表面进行刷洗。

此技术达到了操作方便、清洗快速、省时省力的效果，并且设备制造成本低，结构合理，易于维护维修，使用方便，减少人力物力的投入。

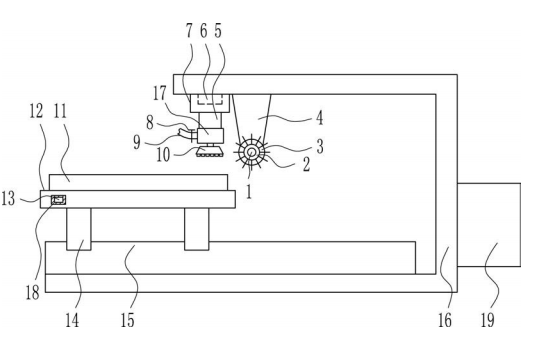

技术应用示意图
